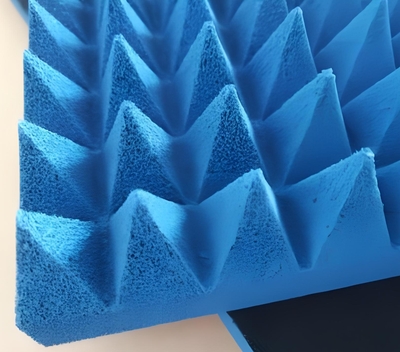

隨著5G通信、軍事隱身技術和電子設備集成化的高速發展，電磁污染與雷達探測問題日益凸顯。傳統金屬基磁性吸收材料（如鐵氧體）雖然損耗性能優異，但其較大的密度（>3 g/cm3）和較高的反射系數嚴重限制了在航空航天等領域的應用。在此背景下，具有輕質化優勢的多孔聚合物材料異軍突起，成為新一代高性能電磁波吸波材料的研究熱點。這類材料最大的特點在于其獨特的孔隙結構和可設計的化學組成，使其可以同時實現優異的阻抗匹配特性和多重損耗機制。以聚酰亞胺泡沫為例，當其孔隙率達到85%時，材料密度可降至0.05 g/cm3以下，而其特殊的泡孔結構可使電磁波經歷多次反射和散射，顯著延長了電磁波的傳播路徑，從而大幅提升吸收效率。更關鍵的是，通過調控孔徑分布（微孔<2nm、介孔2-50nm、大孔>50nm），可以在不同頻段（如S、C、X波段）實現針對性的電磁諧振響應，這種"孔徑-頻率"對應關系為設計寬帶吸波材料提供了理論基礎。
多孔聚合物基吸波材料的性能提升主要依賴于三個核心機制：阻抗匹配優化、多重損耗協同和波程散射增強。在阻抗匹配方面，聚合物骨架較低的介電常數（ε'≈2-4）使其與空氣（ε'=1）的波阻抗差異顯著減小，從而大幅降低了電磁波的界面反射。實驗數據顯示，經過優化的聚氨酯/碳納米管復合材料在8GHz頻段的反射損耗可達-25dB，而其面密度僅為1.2kg/m2，這正是良好阻抗匹配的結果。在損耗機制方面，多孔結構帶來的巨大比表面積（最高可達3000m2/g）提供了豐富的界面極化位點，通過Maxwell-Wagner效應顯著增強了介電損耗；而嵌入孔壁的導電填料（如石墨烯、MXene）則構建了連續的導電網絡，實現了額外的電導損耗。特別值得一提的是，最新研究的MOF衍生碳-聚合物復合材料通過精確調控熱解溫度（600-800℃），可以同步獲得磁性金屬納米粒子和分級多孔碳骨架，實現了磁損耗與介電損耗的完美協同，使其在6-18GHz的超寬頻帶內保持反射損耗<-20dB。
當前多孔聚合物吸波材料已在多個領域展現了廣闊的應用前景。在軍事隱身領域，美國F-35戰斗機使用的聚甲基丙烯酰亞胺泡沫夾層結構實現了X波段（8-12GHz）≤-15dB的雷達波吸收性能，而面密度控制在2kg/m2以內；在民用5G通信領域，由碳纖維/聚碳酸酯復合材料制成的手機背板不僅實現了>30dB的電磁屏蔽效能，還具備了優異的導熱性能（導熱系數達5W/m·K）；在柔性電子領域，最新研發的MXene/纖維素氣凝膠薄膜在經過10萬次彎折測試后，仍能保持90%以上的吸波性能。然而，這類材料在產業化過程中仍面臨著諸多挑戰，特別是高頻段（>26GHz）吸收效率下降和環境穩定性不足的問題。最新的研究方向是通過人工智能算法預測最優孔隙結構，結合原子層沉積（ALD）技術進行表面改性，有望在未來3-5年內實現性能突破和成本下降，這將極大推動多孔聚合物吸波材料在6G通信和智能隱身裝備中的應用。
