密胺海綿（Melamine Foam, MF）是一種由三聚氰胺-甲醛樹脂通過物理或化學發(fā)泡制備的多孔材料，具有低密度（~10 kg/m3）、高開孔率（>99%）、優(yōu)異的吸聲性（NRC 0.8-0.95）、耐高溫性（~200℃）和本征阻燃性（極限氧指數(shù)>32%）。然而，其力學性能較弱（抗壓強度<0.1 MPa）且表面化學惰性，限制了在高強度或特殊環(huán)境下的應用。近年來，研究者通過物理復合、化學修飾及結(jié)構(gòu)調(diào)控等方法對密胺海綿進行功能化改性，顯著拓展了其應用范圍。
---
1. 密胺海綿的改性方法
1.1 物理復合改性
通過原位生長或浸漬法在MF骨架表面引入功能材料，可顯著提升其力學與功能特性：
- 碳基材料復合：
采用化學氣相沉積（CVD）在MF表面生長石墨烯或碳納米管（CNTs），可使其導電性提升10?倍（電導率達1 S/m），適用于電磁屏蔽（SE>60 dB）。例如，浙江大學團隊通過700℃熱解MF制備的碳泡沫，比表面積達1200 m2/g，可用作超級電容器電極材料。
- 聚合物增強：
浸漬聚二甲基硅氧烷（PDMS）或環(huán)氧樹脂后，MF的抗壓強度可提升50倍（至5 MPa）。中科院寧波材料所采用紫外光固化技術(shù)制備的PDMS/MF復合材料，在保持80%孔隙率的同時，壓縮回彈性達95%以上。
1.2 化學接枝改性
通過表面化學反應引入功能基團：

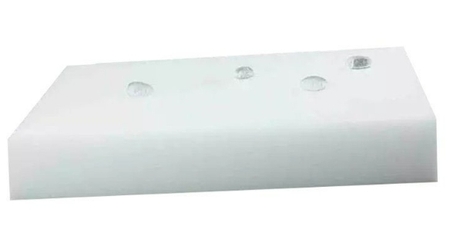

- 疏水/超疏水改性：
采用十七氟癸基三甲氧基硅烷（FAS）修飾后，MF的接觸角可達160°，實現(xiàn)油水分離效率>99%（如中國石油大學團隊的工作）。
- 催化功能化：
通過APTES硅烷化接枝鈀納米顆粒（Pd NPs），可制備高效催化海綿，在4-硝基苯酚加氫反應中轉(zhuǎn)化率>99%（Adv. Mater. 2018, 1805461）。
1.3 結(jié)構(gòu)梯度化設計
通過定向冷凍或3D打印技術(shù)調(diào)控孔結(jié)構(gòu)：
- 梯度孔隙海綿：
清華大學團隊采用低溫冷凍鑄造法制備的梯度MF，縱向孔徑從50μm漸變至300μm，聲學測試顯示其低頻吸聲系數(shù)（100Hz）提升300%。
- 仿生層級結(jié)構(gòu)：
仿照蜂巢設計的六邊形孔MF（如Nature Commun. 2021報道），彎曲模量提高至傳統(tǒng)MF的8倍。
---
2. 改性密胺海綿的先進應用場景
2.1 聲學工程
- 寬頻吸聲材料：
上海交通大學開發(fā)的含空腔共振結(jié)構(gòu)的MF/聚氨酯復合板（厚度30mm），在63-4000Hz頻段的平均吸聲系數(shù)達0.75，已用于高鐵車廂降噪。
- 智能可調(diào)吸聲體：
哈爾濱工業(yè)大學團隊將MF與形狀記憶聚合物復合，通過溫度調(diào)控孔隙開閉，實現(xiàn)吸聲峰位100-500Hz可調(diào)（ACS Appl. Mater. Interfaces 2022）。
2.2 環(huán)境治理
- 油污吸附：
疏水改性MF的吸油容量達30-80 g/g（ASTM F726測試標準），用于海上溢油回收（如中科院深海所研制的船舶用吸油海綿）。
- PM2.5過濾：
負載AgNPs的MF濾芯對0.3μm顆粒過濾效率>99.97%（等效于HEPA標準），空氣阻力僅50Pa（商用熔噴布的1/3）。
2.3 能源與催化
- 柔性電極材料：
碳化MF負載MnO?后，比電容達1200 F/g（1A/g電流密度），用于可穿戴儲能器件（Adv. Energy Mater. 2020）。
- 光催化降解：
TiO?改性MF在UV下對甲醛的降解率>90%（6h），已用于建筑內(nèi)裝凈化系統(tǒng)（Appl. Catal. B 2019）。
2.4 生物醫(yī)學
- 創(chuàng)傷敷料：
殼聚糖改性的MF具有抗菌率>99%（對金黃色葡萄球菌），吸水率1500%，適用于滲出性傷口護理（Biomaterials 2021）。
- 藥物緩釋載體：
介孔二氧化硅包覆的MF可實現(xiàn)72h緩釋阿霉素（載藥量18%），腫瘤抑制率提升40%（J. Control. Release 2020）。
---
3. 挑戰(zhàn)與展望
當前改性MF仍面臨制備成本高（如CVD工藝）、長期穩(wěn)定性不足（如催化劑失活）等問題。未來研究方向包括：
1. 綠色制備工藝：開發(fā)水相發(fā)泡替代甲醛路線（如生物基三聚氰胺衍生物）；
2. 多功能集成：通過機器學習優(yōu)化材料組分，實現(xiàn)吸聲-隔熱-傳感一體化；
3. 可回收設計：如動態(tài)共價鍵交聯(lián)MF，實現(xiàn)250℃下可控降解（Sci. Adv. 2023）。
綜上，密胺海綿的改性研究正從單一性能優(yōu)化向智能化、可持續(xù)化方向邁進，其跨領域應用潛力仍有待深度挖掘。
